5月16日，第二届炭黑与轮胎产业融合创新大会在山东广饶圆满落幕。四川轻化工大学陈建教授在会上带来《炭黑对橡胶高分子诱导结晶作用 —— 高性能轮胎研发》的专题分享。结合微观检测、力学试验与理论研究成果，复盘传统补强体系，提出全新补强理论，内容贴合轮胎、炭黑行业研发与生产实际。
01.
传统补强理论遇瓶颈，行业亟需全新研究视角
长期以来，橡胶行业评判炭黑补强效果，普遍沿用颗粒直径、结构、表面活性这三大传统要素。行业也先后形成分子链滑移理论、填料网络理论、炭黑聚集体理论、结合橡胶理论四大经典补强理论，其中结合胶模型应用最为广泛。
该模型将炭黑填充硫化胶划分为三相：A相是可自由进行微布朗运动的橡胶分子链;B相为交联团相;C相是包覆在炭黑表面、分子定向交错的非运动结合橡胶层。C相对橡胶弹性无贡献，却是提升胶料强度与耐久性能的核心关键。
依靠上述传统经典三要素理论，无法解释炭黑/橡胶耐磨性能的本质，无法对成品耐磨、力学性能的影响进行预判，也难以指导再生炭黑、硬碳、石墨烯、碳纳米管等新型填料落地。随着轮胎向高耐磨、长寿命、低滚阻方向迭代，行业亟需一套更贴合实际工况的全新知识体系。
02.
重构炭黑补强体系，揭秘耐磨性能核心影响因素
陈建教授团队依托多项精密表征技术，系统研究炭黑微观形貌、晶体结构、表面力学性能，重新发现炭黑表面晶片赝石墨结构，证实该结构可诱导橡胶高分子结晶，让炭黑与橡胶基体紧密结合，结合胶层有效避免轮胎行驶过程中炭黑脱落。
基于海量试验数据，团队正式提出炭黑补强耐磨新三要素：表面超硬度、结合胶层厚度、结合胶疲劳断裂，彻底更新行业认知：
第一，炭黑表面超硬度。经纳米压痕测试，炭黑颗粒维氏硬度可达 2500HV，远超常规橡胶基体，近似硬质耐磨质点。轮胎行驶时，真正与地面接触的是凸出橡胶表面的炭黑颗粒，炭黑表面超高硬度是轮胎具备优异耐磨性的根本原因。
第二，结合胶层厚度。根据实测数据，不同牌号炭黑对应的结合胶厚度差异显著：N115结合胶厚度为5~7nm，N330为3~5nm，N550为2~4nm，N660结合胶趋近于0。结合胶厚度与胶料拉伸强度等指标呈正相关，厚度越大，补强与耐磨效果越好。
第三，结合胶疲劳断裂。轮胎长期反复受力后，炭黑表面的结合胶会出现疲劳断裂，最终导致炭黑颗粒脱落，这也是轮胎磨损失效的主要诱因。
同时报告还研究了高温热处理、氧化处理对炭黑微晶尺寸、孔隙结构、表面含氧官能团的演变规律，清晰建立 “微观结构—界面结合—宏观橡胶性能” 的完整传导逻辑，进一步完善补强机理。
03.
新理论落地价值突出，赋能新材料与高性能轮胎研发
本次提出的补强新体系，不仅完善了橡胶补强基础理论，更具备极强的产业落地价值。

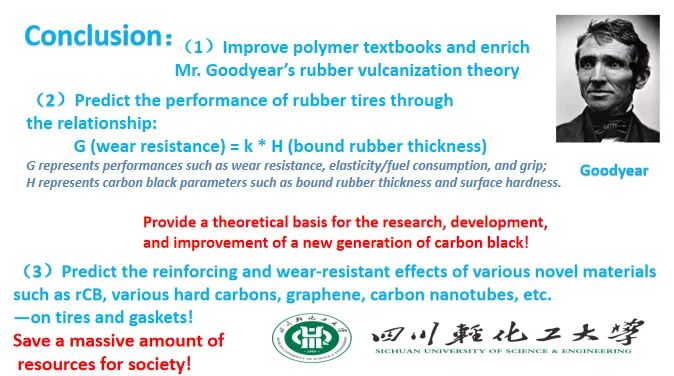

耐磨、抓地力、滚动阻力等性能 = 系数 × 结合胶厚度 / 炭黑表面硬度。
企业可借助该公式提前预判各类炭黑及新型碳材料的应用效果，大幅缩减配方调试周期与试验成本。
该理论体系兼容性极强，不仅适用于传统炉法炭黑，同样可指导裂解炭黑、硬碳、石墨烯、碳纳米管等新型补强材料的配方开发与性能优化，为废旧轮胎裂解炭黑高值化、规模化替代提供理论依据。目前相关研究成果已对接轮胎企业实际产品开发，用全新机理指导胎面配方优化，有效提升轮胎综合使用性能。整体研究既补充了经典橡胶硫化与补强理论，也为下一代专用炭黑、高性能轮胎研发指明了新方向。
总结
全新补强三要素，开启轮胎材料研发新方向
总而言之，传统炭黑补强三要素无法满足当下高性能轮胎研发需求。陈建教授团队立足微观结构表征与大量试验数据，提出炭黑补强耐磨新三要素，重新阐释表面硬度、结合胶、微晶结构对橡胶性能的作用机理，完成补强理论的迭代升级。这套理论既能解析现有产品的性能问题，也能指导再生炭黑、前沿碳材料落地应用，助力轮胎产品升级与废旧轮胎资源循环利用，为整个炭黑和轮胎行业提供了全新的研发思路。
